Puerto Errado 2: La central eléctrica termo-solar con tecnología Fresnel más grande del mundo

Esto es un blog de viajes en el que hemos descrito muchos monumentos y lugares, hemos contado muchas historias de la historia, hemos hablado de los pueblos y las gentes, nos hemos parado a admirar la naturaleza, las cordilleras, los valles y las playas, hemos volado en globo, atravesado desiertos, nos hemos perdido en las medinas y zocos árabes, hemos descendido grutas y simas en búsqueda de homínidos, hemos admirado las fieras en la sabana, hemos buscado la mejor perspectiva en cada foto, el mejor de lo ángulos para captar la belleza de cada lugar, … pero…

¿Por qué no incluir una instalación industrial dentro de las curiosidades viajeras de un viajero que, además, es ingeniero como lo soy yo?


Busquemos la parte más contemplativa de la tecnología, describámoslo como si de un gran monumento se tratase, reflejemos con nuestra cámara la perspectiva más espectacular, dejémonos llevar por el relato

Espero que mis lectores me lo perdonen.


Nos encontramos en una central eléctrica de 30 MW en Calasparra (Murcia), se trata de una instalación muy especial ya que genera vapor saturado a 270 ºC y 55 bar de presión, calentando directamente agua por concentración de los rayos solares reflejados en un conjunto inmenso de espejos cuasi-planos.

Esta concentración solar se produce a lo largo de unas líneas de tubo receptor que recorren unos 28 kilómetros a lo largo de toda la planta.  Por estos tubos circula agua hasta que se convierte en el vapor saturado que accionará cada una de las dos turbinas de 15 MW que, a su vez, accionarán sus correspondientes generadores eléctricos que, a su vez, suministran la energía eléctrica a la red.



El gran campo de espejos planos hace, por tanto, la misma función que la caldera de vapor en la generación convencional a partir de combustibles fósiles. Los tubos receptores se ponen incandescentes por la acción de los rayos solares y forman un tejido luminoso que es todo un espectáculo para la vista.

Con una inversión total de 160 millones de euros, la central solar presenta una solución muy innovadora y ha sido promovida y realizada por un conjunto de compañías eléctricas suizas que han apostado por la novedosa tecnología Fresnel de concertadores formados por espejos planos desarrollada por la empresa alemana Novatec.  Esta empresa ya había realizado la planta experimental de Puerto Errado I, en un terreno adyacente a esta nueva central eléctrica.

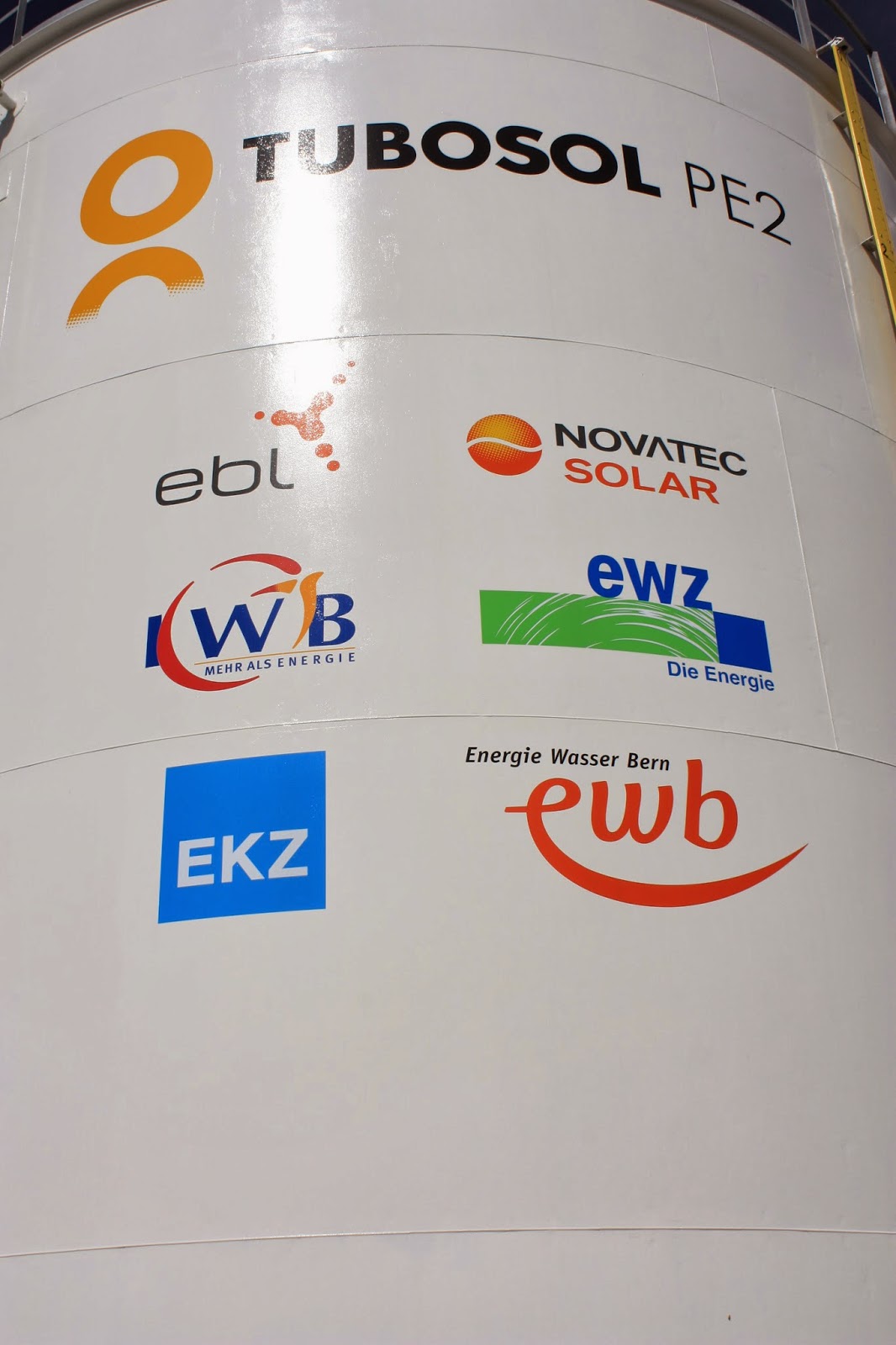

"Según la información de la propiedad obtenida en internet, Tubo Sol PE2 S.L., la empresa constituida para construir y operar este proyecto, pertenece a las empresas suizas de servicios eléctricos:


EBL (Genossenschaft Elektra Baselland),

Industrielle Werke Basel (IWB)

Elektrizitätswerke de la ciudad Zürich

Elektrizitätswerke del Cantón de Zürich

Energie Wasser Bern

Novatec Solar.


Con su participación las empresas suizas de electricidad han puesto a prueba tanto su coraje y alma de pionero como también han probado su energía y fortaleza innovadora, prestando una considerable contribución al desarrollo de la tecnología termosolar lineal Fresnel en el camino hacia un suministro de energía sostenible".


La disposición especial de estos espejos concentradores planos hace que el sistema de seguimiento del sol sea muy sencillo y que la ejecución de la planta sea relativamente simple.



El campo solar tiene una superficie de espejos de 300.000 m2 y una superficie de terreno de 550.000 m2. La caldera solar está dispuesta en 28 filas de espejos reflectores de 1 km de largo por fila.





Por tratarse de espejos planos, su limpieza se ha automatizado mediante un robot que se pasea literalmente a lo largo de cada fila de espejos, pasando unas escobillas y un líquido limpiacristales.

Y, finalmente, nos vamos a la planta de generación, a la sala de generadores, el corazón de la central.






Tuve la ocasión de participar en la ceremonia de inauguración oficial de la central termo-solar que sucedió el día 5 de octubre de 2012.

Les acompaño un vídeo que describe en inglés lo que les he indicado hasta ahora:

http://www.youtube.com/watch?feature=player_detailpage&v=2sRc41dMBwg




Project Overview
Project Name:Puerto Errado 2 Thermosolar Power Plant (PE2)
Country:Spain
Location:Calasparra
(Murcia)
Owner(s):Tubo Sol PE 2, S.L. (Elektra Baselland) (73%)
Tubo Sol PE 2, S.L. (Industrielle Werke Basel) (12%)
Tubo Sol PE 2, S.L. (Novatec Biosol AG) (15%)
Technology:Linear Fresnel reflector
Turbine Capacity:Net: 30.0 MW Gross: 30.0 MW
Status:Operational
Start Year:2012
Do you have more information, corrections, or comments?

Puerto Errado 2 Thermosolar Power Plant

This page provides information on Puerto Errado 2 Thermosolar, a concentrating solar power (CSP) project, with data organized by background, participants, and power plant configuration. This plant, operated by Novatec Solar España, is a linear Fresnel reflector system.
Status Date:April 26, 2013

Background

Technology:Linear Fresnel reflector
Status:Operational
Country:Spain
City:Calasparra
Region:Murcia
Lat/Long Location:38°16′ 42.28″ North, 1°36′ 1.01″ West
Land Area:70 hectares
Solar Resource:2,095 kWh/m2/yr
Source of Solar Resource:Client
Electricity Generation:49,000 MWh/yr (Expected/Planned)
Generation Data Explanation:Following radiation estimation, own electrical consumers and equipment efficiency
Contact(s):Novatec Solar
Company:Tubo Sol PE 2, S.L.
Break Ground:April 10, 2011
Start Production:March 31, 2012
Annual O&M Jobs:25
PPA/Tariff Date:March 31, 2012
PPA/Tariff Type:b1.2 R.D 661/2007
PPA/Tariff Rate:26.8717 Euro cents per kWh
PPA/Tariff Period:25 years
PPA/Tariff Information:Tariff rate is 21.5495 Euro cents/kWh beyond 25 yr
Project Type:Commercial

Participants

Developer(s):Novatec Biosol AG
Owner(s) (%):Tubo Sol PE 2, S.L. (Elektra Baselland) (73%)
Tubo Sol PE 2, S.L. (Industrielle Werke Basel) (12%)
Tubo Sol PE 2, S.L. (Novatec Biosol AG) (15%)
EPC Contractor:Novatec GmbH & Co. KG
Generation Offtaker(s):Iberdrola S.A.U.
REE

Plant Configuration

Solar Field

Solar-Field Aperture Area:302,000 m²
# of Lines:28
Line Length:940 m
Mirror Width in Line:16 m
Collector Manufacturer (Model) :Novatec Solar España S.L. (Nova-1)
Collector Description:Fresnel
Mirror Manufacturer :Novatec Solar España S.L.
Receiver Manufacturer :Novatec Solar España S.L.
Heat-Transfer Fluid Type:Water
HTF Company:Novatec Solar España
Solar-Field Inlet Temp:140°C
Solar-Field Outlet Temp:270°C

Power Block

Turbine Capacity (Gross):30.0 MW
Turbine Capacity (Net):30.0 MW
Turbine Manufacturer:Thermodyn SAS
Power Cycle Pressure:55.0 bar
Cooling Method:Dry cooling
Cooling Method Description:Air-cooled condensers
Design-Point Conditions:270º C, 55 bar

Thermal Storage

Storage Type:Single-tank thermocline
Storage Capacity:0.5 Hours
Thermal Storage Description:Ruths tank
